產品概述

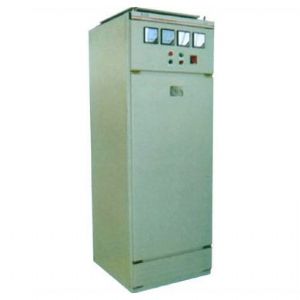

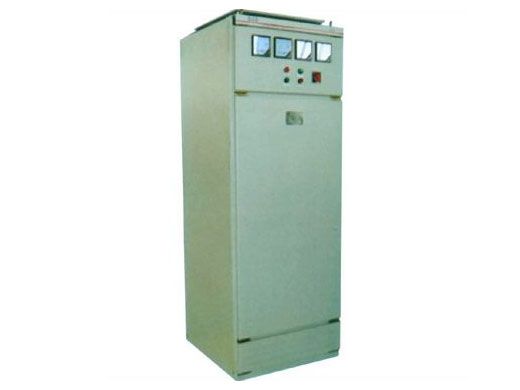

　　GGD低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定電流至3150A以下的配電系統中作為動力、照明及配電設備的電能轉換、分配和控制之用。

　　該產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。

　　GGD低壓配電柜符合lEC439《低壓成套開關設備和控制設備》及GB7251.1—97《低壓成套開關設備》等標準。

　　GGD低壓配電柜的柜體采用通用柜形式。構架用8MF冷彎型鋼局部焊接組裝而成。構架零件及專用配套零件由型鋼定點生產廠配套，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。柜體上下兩端均有不同數量的散熱槽孔。

　　柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型緣膠條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

　　裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的妝裝件與構架間用滾花螺釘連接，整柜構成遠整的接地保護電路。

　　柜體頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

　　柜體的防戶等級為lP30，用戶可根據環境的需要在IP20～IP40之間選擇。

　　1000mm和1200mm寬的柜，正面采用不對稱(800+200)，(800+400)的雙門結構或整門結構，600mm和800mm寬的柜采用整門結構。柜體后面對稱式雙門結構。既解決直接觸電的防護又提高了整體美觀和強度，也便于制造廠形成標準化生產。

　　柜門采用鍍鋅轉軸式鉸鏈與構架相連。安裝、拆卸方便。

　　裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝與構架問用接地滾花螺釘連接，構成完整的接地保護電路。

　　柜體前后、頂面及兩端側的防護等級達到IP30，也可根據用戶的要求在IP20～IP40之間選擇。

　　為加強通風和散熱，在柜體的下部、后上部和頂部均有通風散熱孔，使柜體在運行中形成自然通風道，有較好的散熱性能。
